Цвет большинства черных алмазов приписывается микровключениям графита или металлическим включениям, и которые,  иногда создают скопления в виде «облаков». С ноября 2016 года Национальный испытательный центр Gemstone (NGTC) в Шанхае регулярно получает большое количество полированных черных алмазов. Один из таких камней, полученных недавно, лабораторией GIA, непрозрачный круглый бриллиант размером 1.03 карат (рис. 1), который, предположительно, подвергся термической обработке, имел поразительную картину микровключений, ранее еще не встречающихся.

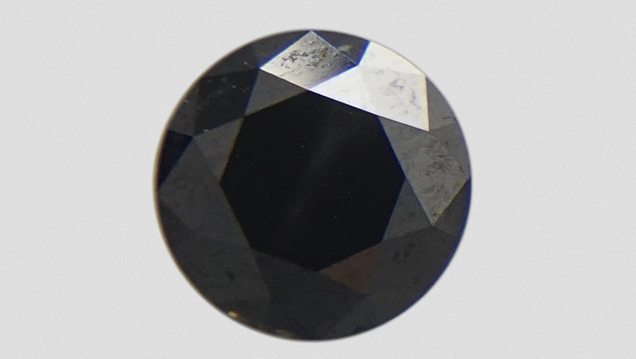

Рисунок 1. Этот непрозрачная круглая блестящая вставка, весом  1,03 карат, был идентифицирован как черный алмаз.

      Микроскопическое изучение образца, выявило «двойной крест», возникающий из-за обилия точечных серых включений, ограниченных определенными секторами алмаза (рис. 2).

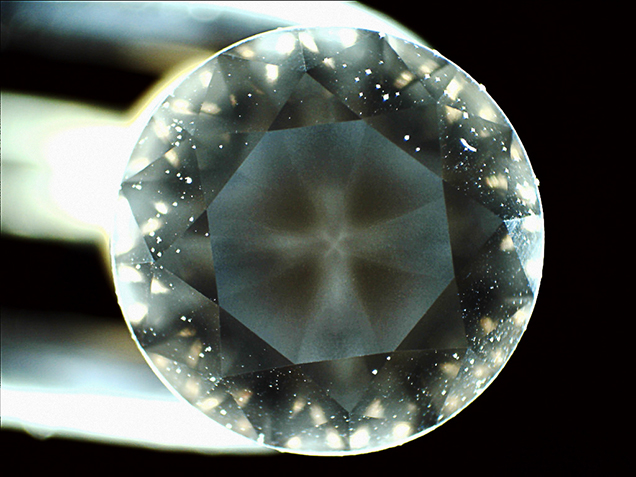

Рисунок 2. «Двойной крест», наблюдаемый в черном алмазе. Эта картина показала, что небольшие включения были ограничены определенными секторами, что указывает на то, что алмаз кристаллизовался  через два отдельных процесса

     Внешне черный крест, был ориентирован в том же направлении, что и внутренний бледный крест. Кристаллические формы включений были слишком малы для разрешения при 40-кратном увеличении. Эти небольшие включения поглощали большую часть света, входящего в алмаз, определяя его черный вид. Спектр поглощения FTIR подтвердил, что алмаз был типом IaAB и H-богатым, с поглощением азота от 1000 до 1500 см-1, графитовым пиком при 1582 см-1 и H-связанными пиками IR при 1405, 2785, 3050, 3107, 3154, 3236, 4169 и 4496 см-1. Было подтверждено, что точечные подобные включения представляют собой скопления «облаков» графитовых микровключений
    При наблюдении в высокоэнергетическом коротковолновом УФ-излучении DiamondView (рис. 3) основная часть этого черного алмаза проявляла умеренную желтовато-зеленую флуоресценцию.

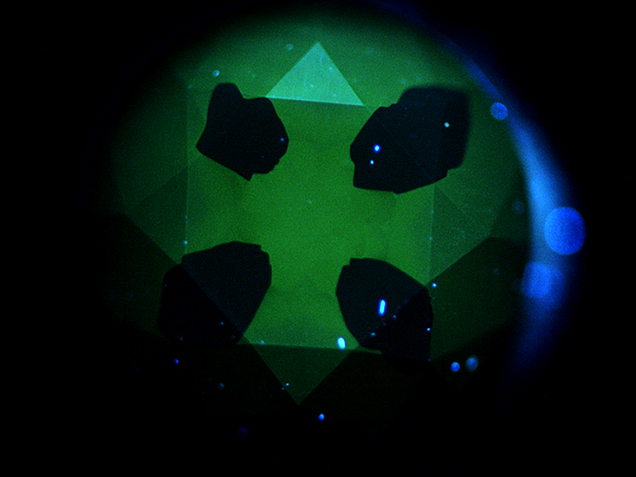

Рисунок 3. Вид в DiamondView. Хорошо развитые секторы роста кубоидов демонстрировали желтовато-зеленую флуоресценцию, в то время как слабо развитые октаэдрические сектора роста были инертны к коротковолновому УФ- излучению. DiamondView также обнаружил смешанную структуру роста.

    Четыре небольшие области были в основном инертны к УФ-излучению; они также соответствовали темному кресту.
     Уникальный двойной крест и изображение DiamondView показали интересную структуру роста. Алмаз, по-видимому, подвергся двум различным фазам роста, причем каждая фаза образует крест, развивающийся от раздельного роста кубовидных и октаэдрических секторов. Хорошо развитые секторы роста кубоидов содержали области с облачным рассеиванием света, которые вызывали черные части; тогда как очень слабо развитые октаэдрические сектора роста с небольшим количеством включений образовали светлый крест. В секторах кубического роста наблюдалась желтовато-зеленая флуоресценция, а октаэдрические секторы с низким уровнем включения были инертны к коротковолновому УФ - излучению.
    Данный образец представляет большую ценность из-за наличия особых включений и отличительных особенностей роста, и позволяет значительно расширить диапазон знаний о черных алмазах.
